L’outil matnt.tdf de TDF concentre en une seule interface le diagnostic complet d’une installation TNT : émetteur le plus couvrant, azimut d’orientation, plan de fréquences local et qualité de signal estimée. Exploiter correctement ces données suppose de comprendre ce qu’elles impliquent pour le choix entre antenne intérieure et antenne extérieure, et pour le câblage qui relie l’ensemble au téléviseur.
Filtre 4G et saturation du tuner : le paramètre que matnt.tdf ne règle pas
L’azimut et le choix d’émetteur proposés par matnt.tdf optimisent la réception TNT côté signal utile. Le problème vient du signal parasite. Les interférences 4G/LTE restent la première cause de mosaïques à l’écran sur une installation intérieure, parce que les bandes de fréquences de la téléphonie mobile jouxtent la bande UHF utilisée par la TNT.
A voir aussi : Comment passer de tête la conversion litre en centilitre sans blocage ?
Un tuner saturé par un signal LTE puissant décroche même quand le niveau du multiplex TNT est correct. Nous recommandons d’installer systématiquement un filtre 4G (filtre passe-bas ou réjecteur centré sur la bande 700 MHz) entre le câble coaxial et l’entrée antenne du téléviseur. Sur une antenne intérieure amplifiée, le filtre se place avant l’amplificateur pour éviter qu’il ne booste le signal parasite en même temps que le signal utile.
Matnt.tdf ne signale pas la présence d’une antenne-relais mobile à proximité. Croiser les données de l’outil avec une carte des sites 4G (disponible sur le site de l’ANFR) permet d’anticiper ce type de perturbation avant même de monter l’antenne.
Lire également : Isolation de la toiture ou des murs en premier, par quoi commencer dans une vieille maison
Antenne TNT intérieure : contraintes du bâti et placement optimal
La réception intérieure dépend moins de la puissance de l’émetteur affiché par matnt.tdf que de ce qui se trouve entre cet émetteur et l’antenne. Le béton armé et les vitrages à isolation renforcée atténuent fortement le signal UHF, parfois au point de rendre la réception impossible malgré un émetteur situé à quelques kilomètres.
Positionnement près d’une fenêtre ou contre un mur extérieur
Le conseil le plus fiable reste de placer l’antenne intérieure directement contre une fenêtre orientée vers l’émetteur identifié par matnt.tdf. Si la fenêtre comporte un vitrage à couche métallique (type VIR), l’atténuation peut être comparable à celle d’un mur porteur. Dans ce cas, un mur extérieur non porteur (brique, parpaing simple, ossature bois) constitue une alternative moins filtrante.
Nous observons que beaucoup d’installations intérieures échouent simplement parce que l’antenne est posée sur le meuble TV, au centre de la pièce, au lieu d’être fixée en hauteur contre la paroi la plus proche de l’azimut indiqué par l’outil TDF.

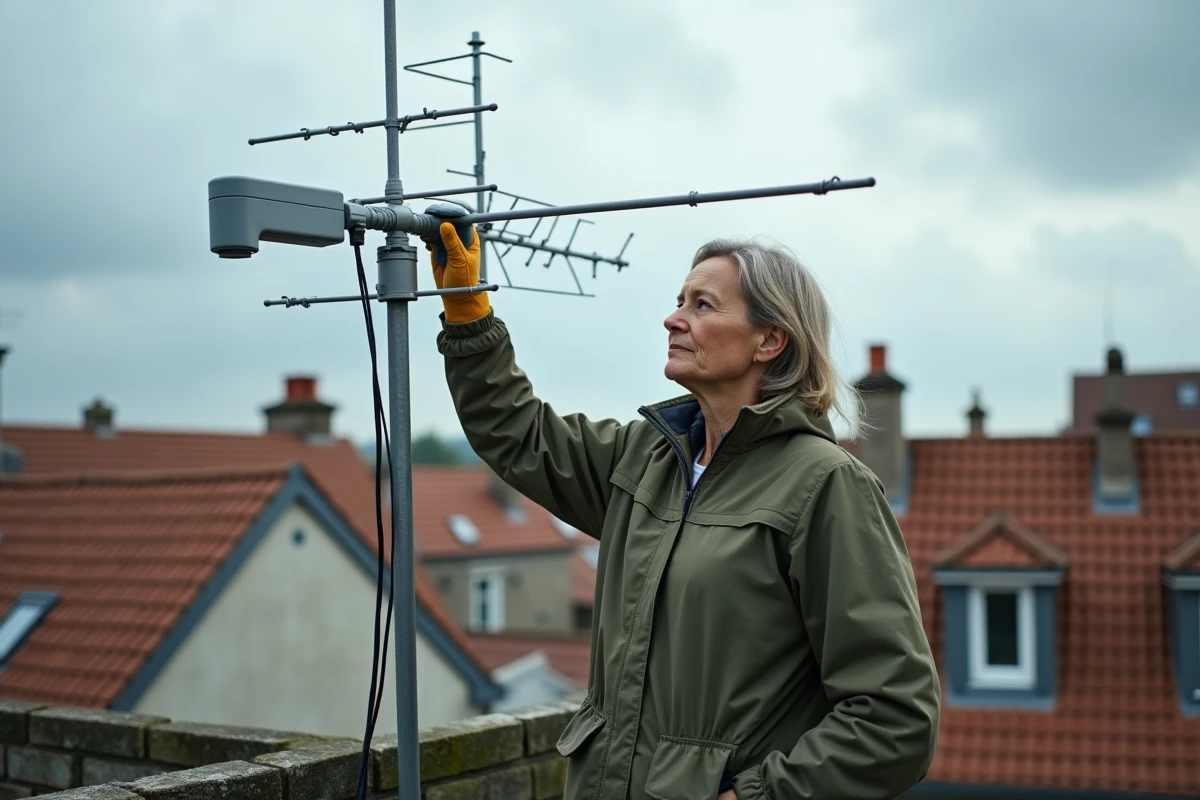

Quand passer à une antenne extérieure
Si matnt.tdf affiche une qualité de réception faible ou moyenne sur votre adresse, une antenne intérieure ne compensera pas le manque de signal. Dans cette situation, seule une antenne râteau extérieure montée en toiture ou sur un mât de façade garantit une réception stable. L’écart de gain entre une antenne intérieure amplifiée et une antenne extérieure directive de type Yagi atteint couramment un facteur significatif, qui fait la différence entre un signal exploitable et un signal intermittent.

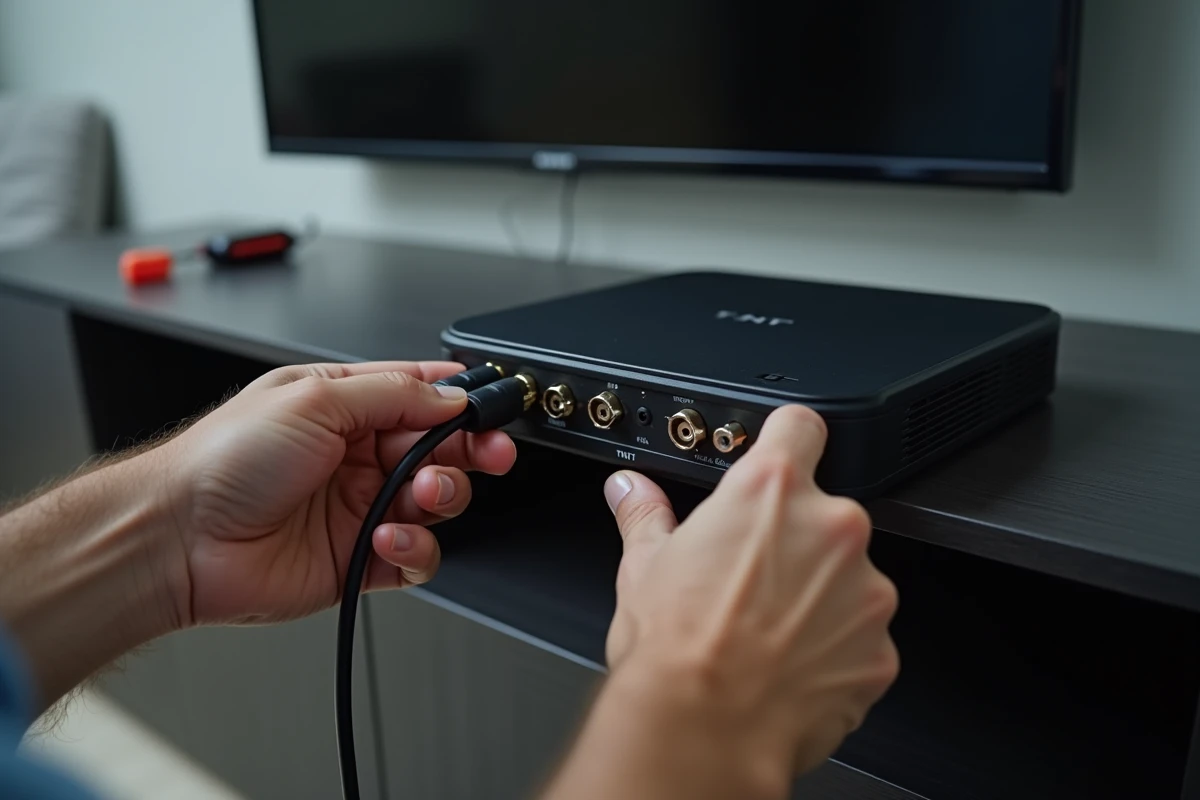

Câble coaxial et raccordement au téléviseur : les erreurs courantes
Un bon diagnostic matnt.tdf suivi d’une antenne correctement orientée ne sert à rien si le câble coaxial dégrade le signal entre le toit et le téléviseur.
- Utiliser un câble coaxial double blindage (tresse + feuille aluminium) pour limiter les captations parasites, surtout en environnement urbain dense où les sources d’interférences sont nombreuses.
- Respecter un rayon de courbure minimum lors du passage dans les gaines : un câble coaxial coudé à angle droit provoque une désadaptation d’impédance qui affaiblit le signal sur certaines fréquences du plan local.
- Vérifier la qualité des connecteurs F ou IEC à chaque jonction. Un connecteur mal serti ou oxydé introduit une perte supérieure à plusieurs mètres de câble en bon état.
- Sur une installation collective ou une distribution vers plusieurs téléviseurs, utiliser un répartiteur blindé adapté au nombre de sorties. Chaque sortie supplémentaire divise la puissance du signal reçu.
Si le parcours entre l’antenne extérieure et le téléviseur dépasse une longueur importante, un amplificateur de mât (placé au plus près de l’antenne, avant toute perte de câble) compense l’atténuation linéique. Un amplificateur d’intérieur placé en bout de ligne amplifie le bruit autant que le signal et n’apporte souvent aucune amélioration réelle.
Exploiter le plan de fréquences local affiché par matnt.tdf
L’outil TDF affiche le plan de fréquences local avec la liste des multiplex reçus sur votre adresse. Cette information permet de vérifier un point souvent négligé : toutes les chaînes TNT ne sont pas forcément diffusées par le même émetteur.
Dans certaines configurations géographiques, matnt.tdf propose deux émetteurs distincts pour couvrir l’ensemble des multiplex. Si l’antenne est orientée sur un seul azimut, une partie des chaînes manquera à l’appel. Deux solutions existent alors :
- Orienter l’antenne sur l’émetteur qui couvre le plus grand nombre de multiplex et accepter de perdre quelques chaînes secondaires.
- Installer un coupleur d’antennes pointant vers les deux émetteurs, ce qui impose deux antennes extérieures et un couplage soigné pour éviter les phénomènes d’écho entre signaux isofréquence (SFN).
- Vérifier si un émetteur alternatif, moins puissant mais diffusant tous les multiplex, offre un compromis acceptable sur un seul azimut.
Les phénomènes d’écho hors intervalle de garde signalés par l’Arcom se produisent précisément dans ces zones où plusieurs émetteurs SFN se chevauchent. Matnt.tdf aide à identifier ces situations en affichant les niveaux relatifs de chaque émetteur sur votre position.
Adapter son installation TNT selon le diagnostic matnt.tdf
Le diagnostic fourni par matnt.tdf oriente trois décisions concrètes : le type d’antenne (intérieure ou extérieure), l’azimut de pointage, et la nécessité ou non d’un filtre 4G. Ignorer l’une de ces trois dimensions revient à laisser le hasard décider de la qualité de réception.
Une installation qui fonctionne bien aujourd’hui peut se dégrader après un réaménagement de fréquences ou l’activation d’une nouvelle antenne-relais mobile à proximité. Consulter régulièrement matnt.tdf après un changement de plan de fréquences local permet d’ajuster l’orientation ou de confirmer que le filtre en place reste adapté à la nouvelle configuration.
